Modul toplinske mrežne kamere 640x512 s fiksnim objektivom od 25 mm (19 mm, 13 mm)
|
Model |
SG-TCM06N2-25 |
SG-TCM06N2-19 |
SG-TCM06N2-13 |
|
|
Senzor |
Senzor slike |
Nehlađeni VOx mikrobolometar |
||
|
Rezolucija |
640×512 |
|||
|
Frame Rate |
50 Hz |
|||
|
Razmak piksela |
12 μm |
|||
|
Spektralni raspon |
8~14 μm |
|||
|
NETD |
≤40mK pri 25°C, F#1,0 |
|||
|
Objektiv |
Premazivanje |
DLC |
||
|
Žarišna duljina |
25 mm |
19 mm |
13 mm |
|
|
Fokusirajte se |
Priručnik |
Priručnik |
Priručnik |
|
|
Digitalno zumiranje |
8x |
8x |
8x |
|
|
F vrijednost |
F1.0 |
F1.0 |
F1.0 |
|
|
FOV |
17,46°×14,04° |
22,85°×18,37° |
32,91°×26,59° |
|
|
Video |
Kompresija |
H.265/H.264/H.264H/H.264B/MJPEG |
||
|
Audio kompresija |
AAC / MP2L2 |
|||
|
Snimak |
JPEG |
|||
|
Rezolucija |
Glavni tok: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
|||
|
Video Bit Rate |
4kbps~40Mbps |
|||
|
mreža |
Mrežni protokol |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
||
|
API |
ONVIF, HTTP API, SDK, GB28181 |
|||
|
Sigurnost mreže |
Autentifikacija korisnika, IP/MAC filtriranje, HTTPS enkripcija, IEEE 802.1X kontrola pristupa mreži |
|||
|
Web preglednik |
IE, Edge, Firefox, Chrome |
|||
|
Korisnik |
Do 20 korisnika, 2 razine: Administrator, Korisnik |
|||
|
Skladištenje |
Micro SD/SDHC/SDXC kartica (do 1TB) rubna pohrana, FTP, NAS |
|||
|
Multicast |
podrška |
|||
|
Inteligencija |
Zaštita perimetra |
Tripwire, Cross Fence Detection, Intrusion |
||
|
Analiza ponašanja |
Napušteni objekt, Uklanjanje predmeta, Brzo kretanje, Detekcija gužve, Detekcija lunjanja, Detekcija parkiranja |
|||
|
Događaji |
Detekcija pokreta, Okluzija videa, Promjena scene, Detekcija zvuka, Prekid mreže, IP sukob, Ilegalni pristup, Anomalija pohrane |
|||
|
Detekcija požara |
podrška |
|||
|
sučelje |
Ethernet |
4PIN Ethernet priključak, 10M/100M samoprilagodba |
||
|
Ulaz/izlaz alarma |
1/1 |
|||
|
Audio ulaz/izlaz |
1/1 |
|||
|
Upravljačko sučelje |
1x TTL 3.3V (VISCA protokol), 1x RS485 (Pelco protokol) (TTL 3,3 V opcijski) |
|||
|
Video izlaz |
Mreža i CVBS |
|||
|
Pseudo boja |
Bijelo vruće, crno vruće, fuzija, željezno crveno itd. 20 opcija |
|||
|
FFC način rada |
Automatski / Ručno |
|||
|
Postavka slike |
Svjetlina, kontrast, oštrina i vremensko smanjenje šuma |
|||
|
OSD |
podrška |
|||
|
Preokreni |
podrška |
|||
|
Ogledalo |
podrška |
|||
|
Napajanje |
DC 12V, 1A |
|||
|
Potrošnja energije |
≤2,5 W |
|||
|
Radni uvjeti |
-30°C~+60°C/20% do 80%RH |
|||
|
Uvjeti skladištenja |
-40°C~+70°C/20% do 95%RH |
|||
|
Prva razina zaštite leća |
IP67 |
|||
|

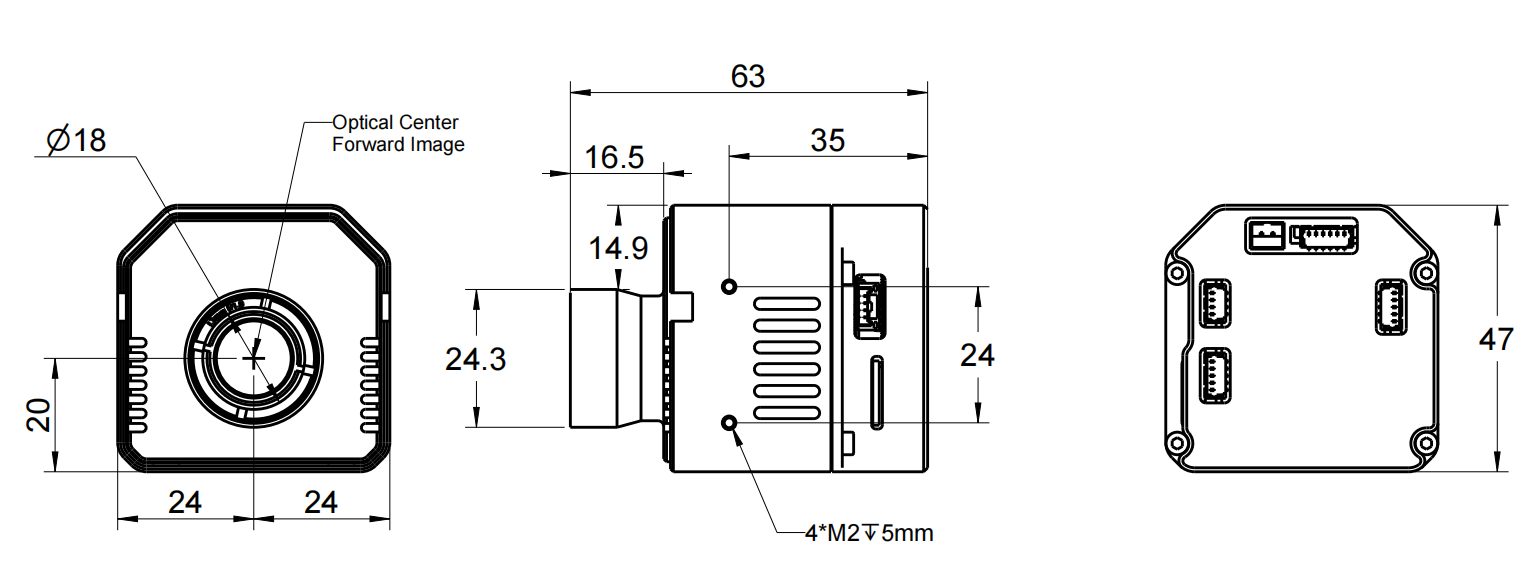

Dimenzije (D*Š*V) |
75,3*48*47 mm |
69,3*48*47 mm |
63*48*47 mm |
|
|
Težina |
cca. 200 g |
cca. 177g |
cca. 156g |
|
DRI Udaljenost
Meta: Veličina čovjeka je 1,8m×0,5m (kritična veličina je 0,75m), veličina vozila je 1,4m×4,0m (kritična veličina je 2,3m); Veličina požara je 0,13m×0,13m (kritična veličina je 0,13m).
Udaljenosti otkrivanja, prepoznavanja i identifikacije cilja izračunavaju se prema Johnsonovim kriterijima.
Preporučene udaljenosti za otkrivanje, prepoznavanje i identifikaciju su sljedeće:
|
Objektiv |
Detect |
Rprepoznati | Identify | |||||||
|
Vozilo |
ljudski |
Vatra |
Vozilo |
ljudski |
Vatra |
Vozilo |
ljudski |
Vatra |
||
|
13 mm |
1661m (5449 stopa) |
542 m (1778 stopa) |
94m (308 stopa) |
415 m (1362 stope) |
135 m (443 stope) |
23m (75 stopa) |
208 m (682 stope) |
68 m (223 stope) |
12m (39 stopa) |
|
|
19 mm |
2428m (7966 stopa) |
792 m (2598 stopa) |
137m (499 stopa) |
607 m (1991 stopa) |
198 m (650 stopa) |
34m (112 stopa) |
303 m (994 stope) |
99 m (325 stopa) |
17m (56 stopa) |
|
|
25 mm |
3194m (10479 stopa) |
1042 m (3419 stopa) |
181m (594 stope) |
799 m (2621 stopa) |
260 m (853 stope) |
45m (148 stopa) |
399 m (1309 stopa) |
130 m (427 stopa) |
23m (75 stopa) |
|
