12UM 640X512 USB izlaz toplinski modul kompaktne veličine
|
Broj modela |
Sg - htm06u2 - t9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Toplinski modul |
||||
|
Senzor slike |
Vox neohlađeni nizovi žarišne ravnine |
|||
|
Maksimum Razlučivost |
640 × 512 |
|||
|
Brzina kadrova |
Podesiva, 6Hz do 30Hz |
|||
|
Interval piksela |
12 μm |
|||
|
Odziv |
8 μm do 14 μm |
|||
|
NETD |
≤ 40mk (@ 25 ° C), F# = 1.0 |
|||
|
Leća (žarišna duljina) |
9,1 mm |
15 mm |
19 mm |
25 mm |
|
F broj |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1,3 mrad |
0,8 mrada |
0,6 mrad |
0,48 mrad |
|
Vidno polje (H × V) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14,01 ° |
|
Min. Fokusiranje udaljenosti |
2m |
5m |
7m |
8m |
|
Mjerenje temperature |
||||
|
Temperaturni raspon |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C |
|||
|
Temperaturna |
Max (± 2 ° C, ± 2%) pri solnoj temperaturi 25 ° C i temperatura objekta iznad 0 ° C |
|||
|
Udaljenost temperature (na temelju 0,65 × 0,65m) |
10m (najudaljenije) |
15m (najudaljenije) |
20m (najudaljenije) |
25m (najudaljenije) |
|
Pravilo termografije |
3 Vrste pravila mjerenja temperature, 21 pravila (10 bodova, 10 regija i 1 linija) |
|||
|
Izlaz podataka |
Podaci o temperaturi od 16bita |
|||
|
Prikaz slike |
||||
|
Podešavanje kontrasta |
Da |
|||
|
Podešavanje svjetline |
Da |
|||
|
Palete |
15 Palete prilagodljive boje, zadano bijelo vruće |
|||
|
FFC (korekcija ravnog polja) Način |
Auto, ručni, vanjska korekcija |
|||
|
DDE |
Da |
|||
|
General |
||||
|
Hardversko sučelje |
USB2.0 FPC |
|||
|
Vlast |
DC 5V ± 5% |
|||
|
Potrošnja energije |
≤0,55W |
≤0,55W |
≤0,55W |
≤0,65W |
|
Vibracija i udar |
Vibracija: sinusoidna vibracija, 20 m/s ², 3 - osi Šok: pola sinusnog vala, 30 g/11 ms, 3 - osi 6 - |
|||
|

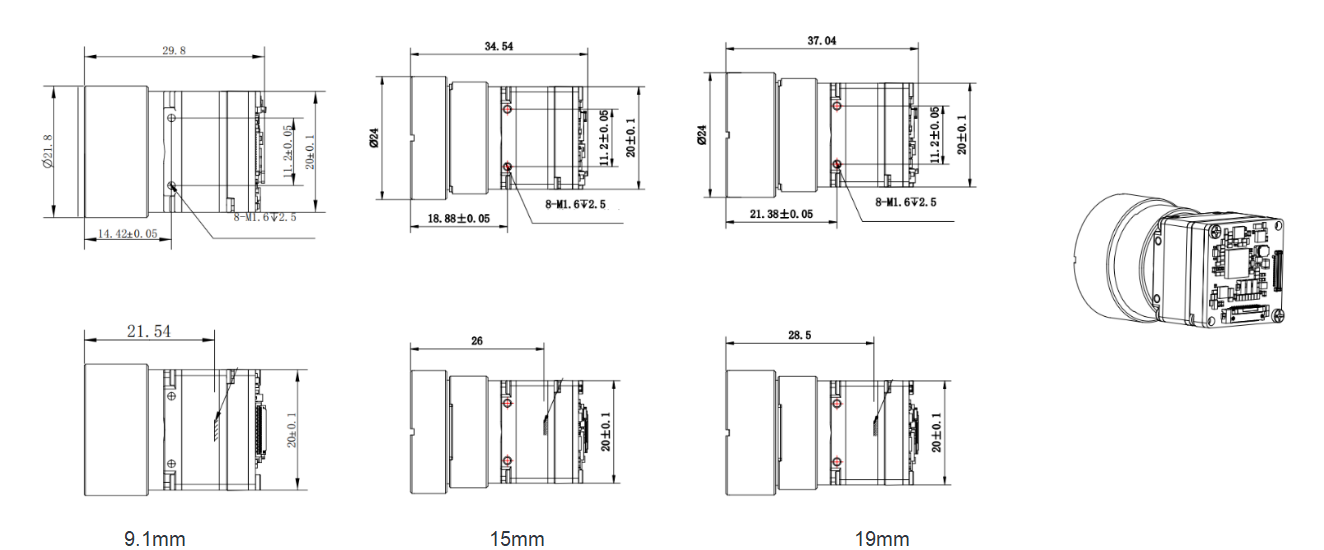

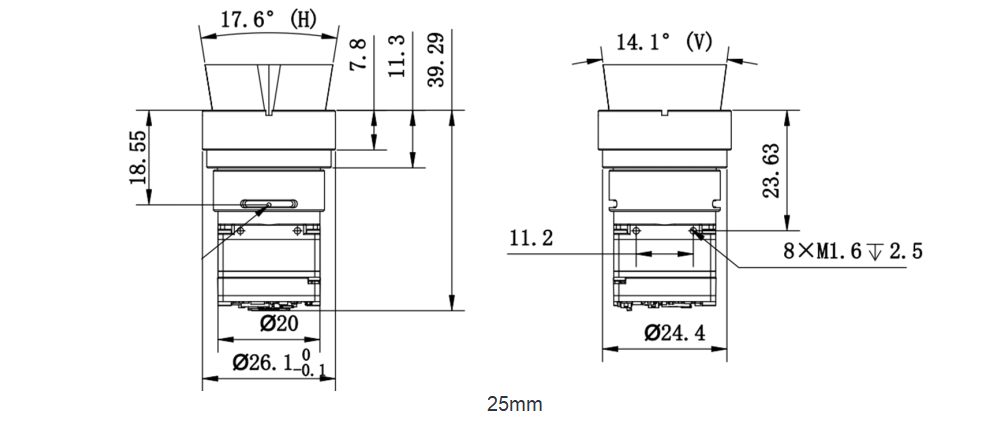

Dimenzija (mm) |
29,8*20*20 mm |
34,54*20*20 mm |
37.04*20*20 mm |
39.29*20*20mm |
|
Težina |
≤22g |
≤28g |
≤32g |
≤33g |
|
Radna temperatura |
- 40 ° C ~ 70 ° C |
|||
