1280x1024/640x512 mrežni i digitalni dvostruki izlazni SWIR modul kamere
Specifikacija
Model | SG-SWZ12ND2-17510 | SG-SWZ06ND2-17510 | |
Senzor | Senzor slike | 1/2″ SONY InGaAs Global Shutter SWIR senzor IMX990 | 1/4″ SONY InGaAs Global Shutter SWIR senzor IMX991 |
| Efektivni pikseli | cca. 1,34 MP | cca. 0,34 MP | |
| Veličina piksela | 5 μm | ||
Objektiv | Valna duljina odgovora | 1000~1700nm | |
| ICR | Podržava 2 načina rada: Široki pojas: 1000~1700nmUski pojas: 1450~1700nm | ||
| Žarišna duljina | 17mm~510mm, 30x optički zum | ||
| Otvor | F2.8~F5.5 | ||
| Vidno polje | H: 21,3°~0,71°, V: 17,1°~0,57°, D: 27,1°~0,92° | H: 11,6°~0,37°, V: 9,3°~0,3°, D: 14,8°~0,47° | |
| Mala udaljenost fokusa | 1m~10m (Wide~Tele) | ||
| Brzina zumiranja | cca. 7s (optički široki~tele) | ||
Video | Kompresija | H.265/H.264/H.264H/MJPEG | |
| Rezolucija | 25/30/50/60fps@1280×1024 | 25/30/50/60fps@640×512 | |
| Video Bit Rate | 32kbps~16Mbps | ||
| Audio | AAC / MP2L2 | ||
| LVDS video | 25/30/50/60fps@2MP (1920×1080) | ||
Mreža | Skladištenje | TF kartica (256 GB), FTP, NAS | |
| Mrežni protokol | Onvif, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Multicast | podrška | ||
| Nadogradnja firmvera (LVDS) | Firmware se može nadograditi samo putem mrežnog priključka | ||
| Opći događaji | Kretanje, tamper, SD kartica, mreža | ||
| IVS | Tripwire, Detekcija poprečne ograde, Upad, Napušteni objekt, Brzo kretanje, Detekcija parkiranja, Procjena okupljanja, Nedostatak predmeta, Detekcija lunjanja. | ||
| Smanjenje buke | 2D/3D | ||
| Način ekspozicije | Ručno, Automatski, Prioritet otvora blende, Prioritet zatvarača | ||
| Kompenzacija ekspozicije | podrška | ||
| Brzina zatvarača | 1/1~1/30000s | ||
| Način fokusiranja | Automatski/ručni/poluautomatski | ||
| Elektronički odmagljivač | podrška | ||
| Smanjenje izmaglice topline | podrška | ||
| Preokreni | podrška | ||
| EIS | podrška | ||
| Digitalno zumiranje | 16x | ||
| Vanjska kontrola | TTL | ||
| sučelje | 4-pinski Ethernet priključak, 6-pinski serijski i priključak za napajanje, 5-pinski audio priključak. 30-pinski LVDS | ||
| Komunikacijski protokol | SONY VISCA, Pleco D/P | ||
| Radni uvjeti | -30~+60°C/20%~80%RH | ||
| Uvjeti skladištenja | -40~+70°C/20%~95%RH | ||
| Napajanje | DC 12V | ||
| Potrošnja energije (TBD) | Prosjek: 6W; Maks.: 11W | ||

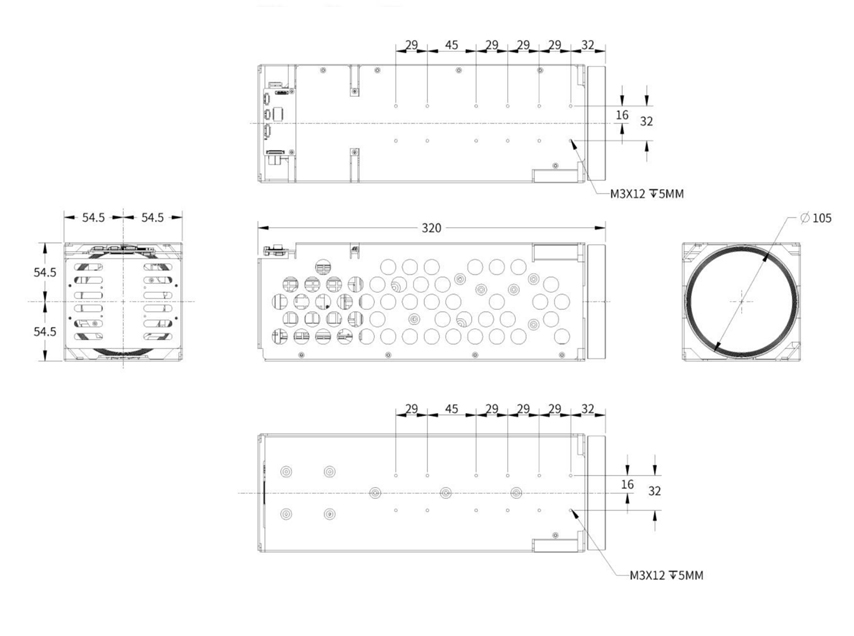

| Dimenzije (D*Š*V) | cca. 320mm*109mm*109mm | ||
| Težina | 3,1 kg | ||
Mrežno sučelje
| Tip | PIN broj | PIN ime | Opis |
| J2_4pin Ethernet sučelje | 1 | ETHRX- | Adaptivni Ethernet priključak, Internet RX- |
| 2 | ETHRX+ | Adaptivni Ethernet priključak, Internet RX+ | |
| 3 | ETHTX- | Adaptivni Ethernet priključak, Internet TX- | |
| 4 | ETHTX+ | Adaptivni Ethernet priključak, Internet TX+ | |
| J3_6pin Napajanje & UART sučelje | 1 | DC_IN | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | TTL razina 3,3 V, Pelco protokol | |
| 4 | TXD1 | TTL razina 3,3 V, Pelco protokol | |
| 5 | RXD0 | TTL razina 3,3 V, Visca protokol | |
| 6 | TXD0 | TTL razina 3,3 V, Visca protokol | |
| J1_5pin audio sučelje | 1 | AUDIO_IZLAZ | Audio izlaz (linijski izlaz) |
| 2 | GND | GND | |
| 3 | AUDIO_IN | Audio ulaz (linijski ulaz) | |
| 4 | GND | GND | |
| 5 | NC | NC |
LVDS sučelje
| Luka | Broj | PIN ime | Opis |
| J4_30pin LVDS sučelje (slično SONY 30pin digitalnom sučelju) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | DC izlaz (DC+7V~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL razina 3,3 V, VISCA protokol, isto za TXD0 na J3_6pin portu. Ali ne može se povezati u isto vrijeme. | |
| 19 | UART1_RX | TTL razina 3,3 V, VISCA protokol, isto za RXD0 na J3_6pin priključku. Ali ne može se povezati u isto vrijeme. | |
| 20 | GND | GND | |
| 21 | TXOUT0- | ||
| 22 | TXOUT0+ | ||
| 23 | TXOUT1- | ||
| 24 | TXOUT1+ | ||
| 25 | TXOUT2- | ||
| 26 | TXOUT2+ | ||
| 27 | TXOUTCLK- | ||
| 28 | TXOUTCLK+ | ||
| 29 | TXOUT3- | ||
| 30 | TXOUT3+ |
